Pregunta: Voltajes del Front_Panel para indicador LED y mod

Errores • Consejos • Solucion de problemas • Fallos • Optimizaciones • Instalacion
Responder
Avatar de Usuario
Stalker93
Mensajes: 116
Registrado: Jue Feb 04, 2010 1:33 am
Ubicación: Mexico

Pregunta: Voltajes del Front_Panel para indicador LED y mod

Mensaje por Stalker93 »

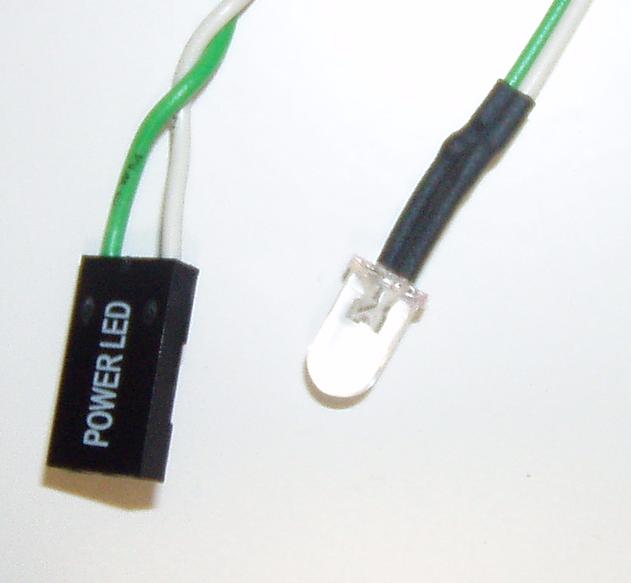

Hola gente, quisiera saber cual es el voltaje que tiene el "power led", ya que quiero ponerle un LED (http://3.bp.blogspot.com/-wjW8KI9RYXU/T ... er+led.jpg).
Necesito tanto el voltaje como tambien si ocupo una resistencia o algo.


El titulo no me alcanzo, y aqui lo completo "... y mod en el boton de encendido".
Se trata de que en algunos casos los botones de encendido de los gabinetes se quedan "hundidos" y no pueden funcionar a la perfección.
Asi que se me ocurrió hacer mi propio boton de encendido, pero mi pregunta es, Que metodo se utiliza para prender la PC?

"ooooooooostia tiooo solo punteas el cable positivo y el negativo"
Eso es obvio, pero ocupo un boton como este:
Imagen

O uno que sea switch?
Imagen
Imagen
Avatar de Usuario
LeThe
Site Admin
Mensajes: 7046
Registrado: Vie Jun 15, 2007 5:11 pm
Ubicación: Florida, Estados Unidos
Contactar:

Re: Pregunta: Voltajes del Front_Panel para indicador LED y mod

Mensaje por LeThe »

El boton de encendido o Power Switch (PS ON o PS_ON) es diferente al Power LED (PLED). El boton de encendido lo unico que hace es crear una conexion, o un puente entre los dos pines. Si te fijas en el video del diagnostico de la tarjeta madre, puedes fijarte como yo creo este puente con un destornillador: http://www.youtube.com/watch?v=MVZkpNJWK4s

Imagen

El Power LED es tipicamente de 5V y de 3 pines, pero esto varia entre tarjetas madres. La mejor manera de asegurar esto es con un polimetro o multimetro:

Imagen
Ing. Joshua Marius
Windows 10 Pro x64 20H2
Intel Core i7-3770K, 4.5 Ghz
ASUS P8Z68-V LX
Disco 1: Samsung SSD 850 EVO 500 GB
RAID 1: Seagate ST3000DM001 3TB
CORSAIR Vengeance 16 GB DDR3 1600
NVIDIA GeForce GTX 1060
Avatar de Usuario
Stalker93
Mensajes: 116
Registrado: Jue Feb 04, 2010 1:33 am
Ubicación: Mexico

Re: Pregunta: Voltajes del Front_Panel para indicador LED y mod

Mensaje por Stalker93 »

LeThe escribió:El boton de encendido o Power Switch (PS ON o PS_ON) es diferente al Power LED (PLED). El boton de encendido lo unico que hace es crear una conexion, o un puente entre los dos pines. Si te fijas en el video del diagnostico de la tarjeta madre, puedes fijarte como yo creo este puente con un destornillador: http://www.youtube.com/watch?v=MVZkpNJWK4s

El Power LED es tipicamente de 5V y de 3 pines, pero esto varia entre tarjetas madres. La mejor manera de asegurar esto es con un polimetro o multimetro
En lo del Power Switch me refiero a esto:
Imagen


Y en lo de las resistencias ocupo una de 50 ohms (http://personal.telefonica.terra.es/web ... lcula.html) con un LED de 3.5v y 30ma
Imagen
Avatar de Usuario
paulofutre
Mensajes: 3708
Registrado: Mar Sep 11, 2007 4:18 am
Ubicación: MADRID

Re: Pregunta: Voltajes del Front_Panel para indicador LED y mod

Mensaje por paulofutre »

Atenciòn a una cosa:
Imagen
Si esto es un interruptor normal, que es lo que me parece, no vale: no utilizar un interruptor como botòn de encendido de un PC :yahnono
Hay que utilizar siempre un pulsador. Es decir un dispositivo que al pulsar haga un contacto elèctrico y luego vuelva, recupere, a su posiciòn inicial ( 0 )

Saludos.
Saludos y ♪Forzatleti♫
Avatar de Usuario
Stalker93
Mensajes: 116
Registrado: Jue Feb 04, 2010 1:33 am
Ubicación: Mexico

Re: Pregunta: Voltajes del Front_Panel para indicador LED y mod

Mensaje por Stalker93 »

Gracias paulofutre, eso es lo que quería saber.
Imagen
